高端国产导轨电源——步稳行远的“无忧之选”

工业制造环境下,无论是电源还是半导体,应用的场景都十分广泛,不同行业对应的行业标准不同,这意味着对于工业电源的需求也不尽相同。在可靠性要求比较严苛的场景:如风电轨交、精密制造、新能源等高端制造行业中,其行业特点与标准决定其需求更高效率、更高可靠、性能更优异的导轨式电源。

此类市场长期以来被海外德系品牌占据,在行业国产化的趋势下,市场亟需国产品牌的高端导轨电源;不仅如此,基于以往合作积累起来的对于金升阳品牌的信任,一些高端制造行业的用户也提出相应高端导轨电源的需求,期望金升阳能解决他们所遇到的问题。

针对市场对于导轨电源高可靠性、国产化/快交付的强烈需求反馈,金升阳响应市场趋势,持续技术创新,开发出国产高端导轨电源M系列,打开空白市场。

那么,高端导轨电源为何称之“高端”?它能满足哪些行业痛点需求?我们在实际的应用中应该如何选型适合的导轨电源?本文将为大家详细解答。


一、高端制造应用行业痛点与电源解决方案

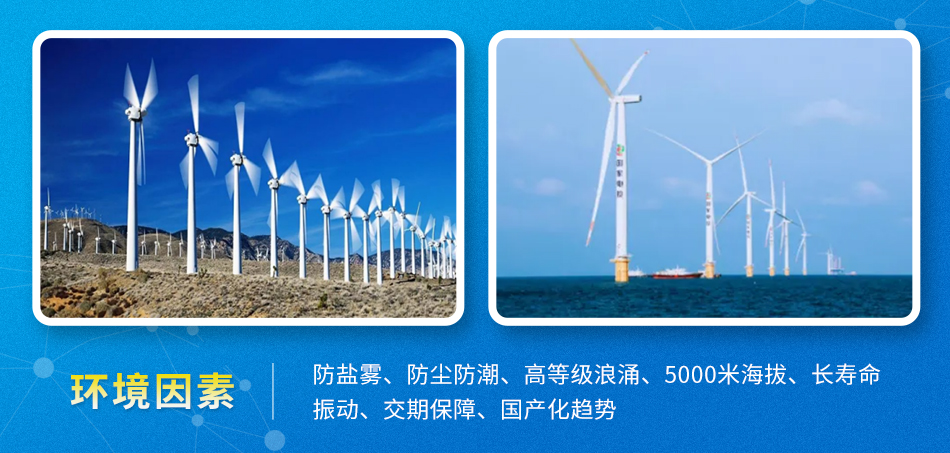

案例1:风力发电

风力发电可分为:陆上风电、海上风电等,他们通常安装在高海拔或是海面上,会受到盐雾、灰尘、高潮湿度、高海拔等影响,在这样恶劣的应用环境下,将花费高额的维护成本。




案例2:工控DCS系统

工控DCS系统通常应用在石油化工、冶金、核电等高端制造行业,安装环境会受到高温、振动、爆炸等影响,同时,发生异常停线将带来巨大的损失。

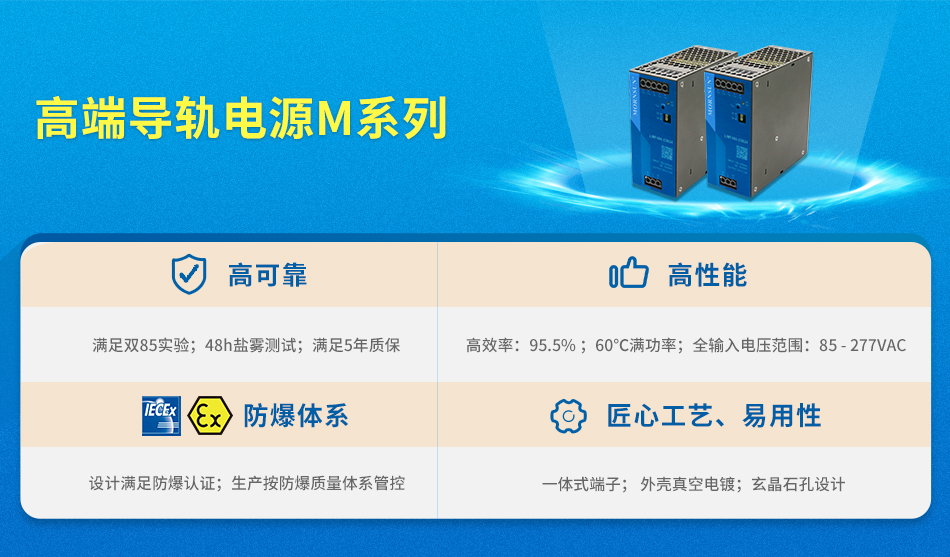

从以上2个典型案例来看,我们会发现这些行业的共通点:“产品一但出现损坏,对人力物力将带来巨大的损失”!因此它们对于产品的可靠性要求极高!针对以下行业痛点需求,金升阳国产高端导轨电源M系列整合电路设计、元器件选型、工艺、应用可靠性设计等多维度研发成果,匹配市场需求。




应用场景特点1:满足特种行业标准

针对可能聚集爆炸性气体、蒸汽、粉尘或纤维等爆炸危险场所的应用场合,需求产品严格满足防爆认证:IECEx认证体系,不做防爆认证,不允许用在此类场景;




金升阳高端导轨M系列在设计与生产上严格按照防爆体系管控:

设计满足:IECEx认证体系从产品的原理设计与物料选型即介入,贯穿产品的整个生命周期。特种器件选型上要求陶瓷保险丝、高温继电器等;安规距离符合增安防爆认证。

生产管控:按照(ISO/IEC 80079-34:2018):供应商品牌、批次;生产记录可追溯,文件保存10年+;测试过程不良品监控;专人专线生产,年审。

应用场景特点2:满足强EMC干扰工况

特种行业对于EMC的要求是非常高的,即使是在常规行业中较高标准的浪涌电力四级(差模2KV/共模4KV)、静电四级(接触6KV/空气8KV)也无法满足需求。

金升阳高端导轨M系列满足行业强EMC干扰工况:浪涌抗扰:差模3KV/共模6KV,满足A级重工业标准;静电抗扰:接触±8KV/空气±15KV,达到医疗行业标准;此外,该系列具备高性能优势,高效率:95.5%;120%功率储备:40℃可带载120%长期工作,解决用户设计余量困扰,更安全可靠;

应用场景特点3:满足恶劣环境应用工况

海拔:在超过2000m海拔应用时,标准要求安规距离需乘上系数,这使得产品在PCB布局上必须按照标准文件要求来设计,以满足安规距离需求。

工作温度:温度变化会使电子器件的参数发生漂移导致设备不能正常工作,热胀冷缩出现机械结构不灵活或者卡死现象。市面上常规产品(-30 to +70℃)无法满足行业要求。

盐雾腐蚀:在近海或海上的应用环境中,盐雾腐蚀沉降电路板上可能造成短路失效,因此产品的结构设计和加工工艺都要考虑必要的防护措施。

电网波动:在电网存在负载变化很大设备的场景,电网电压幅值波动较大,严重时会造成设备跳闸、着火。

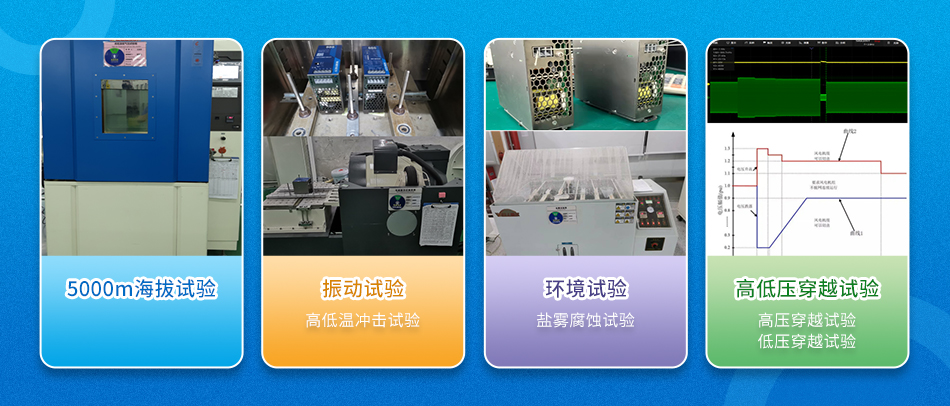

金升阳高端导轨M系列设计过程中按照国标要求进行极限环境测试验证,以保证产品的高可靠性,满足恶劣环境应用工况:

满足双85:85℃高温和85%湿度循环1000次验证极端条件下验证可靠;

48h盐雾:48h盐雾测试;可极端恶劣环境下使用(海边、沙漠);

超宽工作温度范围设计:-40 to +85℃,可60℃满载工作;

全输入电压范围:85 - 277VAC/120 - 390VDC,可交直流两用,内部大电解电容规格为450Vdc,无惧复杂电网环境;

5年质保:超长寿命,40℃ MTBF:878K小时,海外品牌为3年质保。

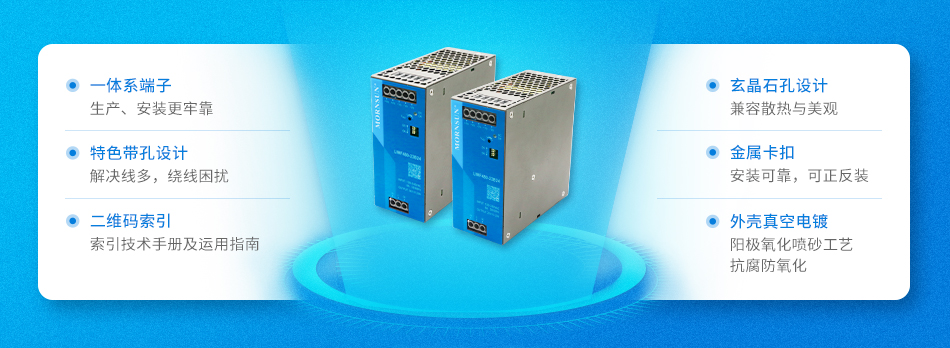

工艺及易用性——匠心工艺、易用性体验

金升阳高端导轨M系列在外观工艺上也做了细致的琢磨,匠心工艺,尽可能方便用户使用!




二、导轨电源产品选型技巧:对症下药

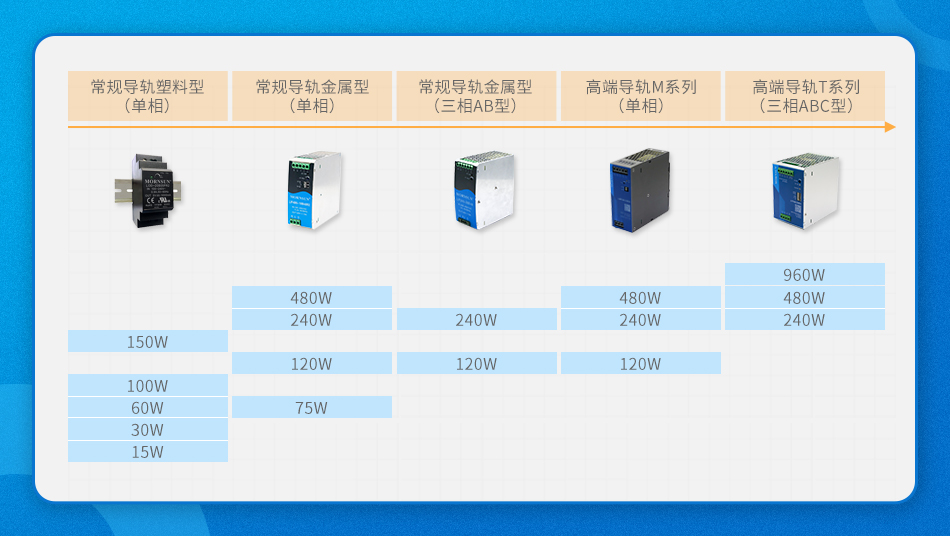

<金升阳导轨电源产品族>

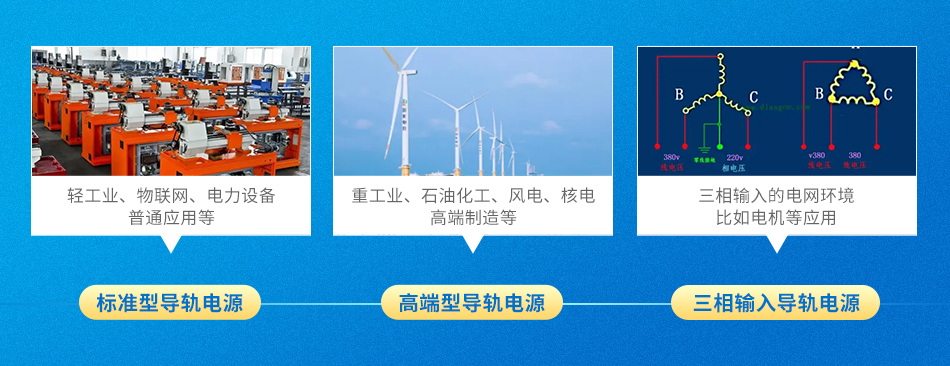

对于不同行业的不同工况、痛点,金升阳导轨电源的产品布局一一应对,便于为用户提供最合适、省心的产品。

根据输入端的不同,金升阳同时兼备单相电与三相电的常规型和高端型导轨电源系列,如行业要求更高可靠性,推荐选择高端导轨T系列(三相ABC型):满足三相三线、三相四线制;输入同时满足480Vac;满足海外三相电,出口需求。

根据实际行业要求、应用场景与方案选择,大众化、应用面较广的行业,例如:轻工业、物联网等,考虑到性价比与契合度,推荐选择常规系列导轨电源。

如行业需求防爆体系认证,对各项参数与可靠性要求较高,推荐选择高端系列导轨电源。




电源是设备的核心部件,选对电源不仅节省后期维护成本,而且有利于提升设备竞争力和品牌力,不同应用场景选用合适且可靠的产品设计才是关键。金升阳导轨电源布局完善,产品功能齐全,为用户提供步稳行远的“无忧之选”!

详细产品技术参数请参考技术手册:
数据加载中

  • 型号

  • 功率(W)

  • 输入电压(VAC)

  • 输入电压(VDC)

  • 输出电压(VDC)

  • 输出电流

  • 效率%

  • 隔离电压

  • PFC功能

  • 资料下载 (3D/PCB封装库/原理图库)

  • 认证/标准

  • 技术
    手册

  • 样品
    申请

LIMF240-23B12 192 85-277 120-390 12V 16A 94 4000VAC
LIMF240-23B24 240 85-277 120-390 24V 10A 95.5 4000VAC
LIMF240-23B48 240 85-277 120-390 48V 5A 95.5 4000VAC
