高防护7kV、零插入损耗霍尔电流传感器——TLA300-S


一、产品介绍




在电源系统中,工作异常电流过大时,会影响电源工作、严重时甚至会损坏整个系统。因此,为保证系统安全稳定运行,常需要电流互感器来监控电源工作电流状态,将电流信号隔离传输到主控系统,电源正常工作时,可以实时监控电源的状态;电源电流异常时,可及时反馈电流信号到主控系统,主控系统识别异常后,发出信号关闭电源并发出警报信号,以此及时有效地保障系统安全可靠运行。


金升阳基于电镀电源应用,利用霍尔采样、闭环补偿、“零”剩磁、结构优化等设计,开发出精度高、响应快、高可靠的霍尔型电流互感器TLA300-S,可以实现对直流磁通、交流磁通、激励磁通在全带宽范围内准确测量,有效采集测量电流信号,便于用户系统实现监控、采集、防护等功能。


高达100KHz的带宽,把系统中的谐波尽收,确保测量精度;零插入损耗,让您无需为插入损耗而忧心忡忡。



二、产品应用

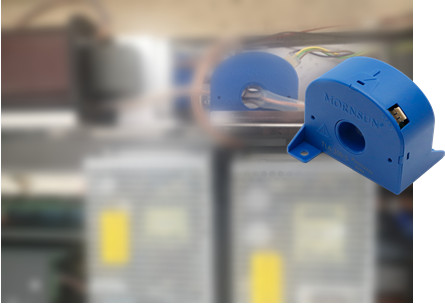

TLA300-S采用盘式结构,方便使用螺栓固定,可广泛应用于电焊电源、UPS电源、电池供电、开关电源、运动控制、交流变频等领域。

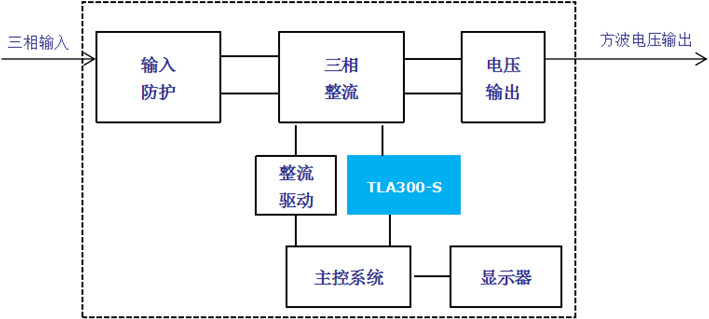

典型应用框图一:电镀电源

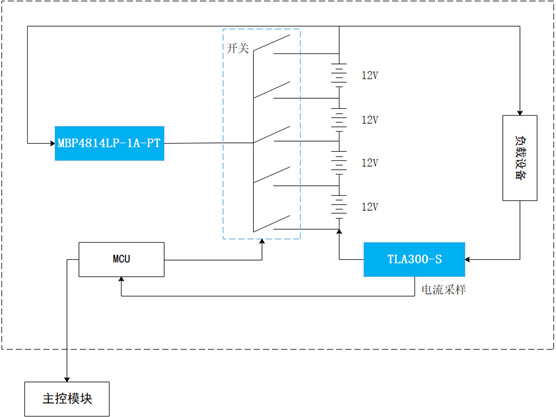

典型应用框图二:电池均衡系统






三、产品特点


l 线性度0.1%

l 精度0.8%

l 带宽100kHz

l 响应时间1μs

l 测量范围0~±300A,过载最大600A

l 零插入损耗

l 工频耐压7kV

l 霍尔效应闭环补偿

l 对供电电源的电压对称性不敏感
